一种楔形自锁式防松螺母设计

提问时间：2020-08-31

提问者：阎振中

阅读量: 3137

问题详情 |

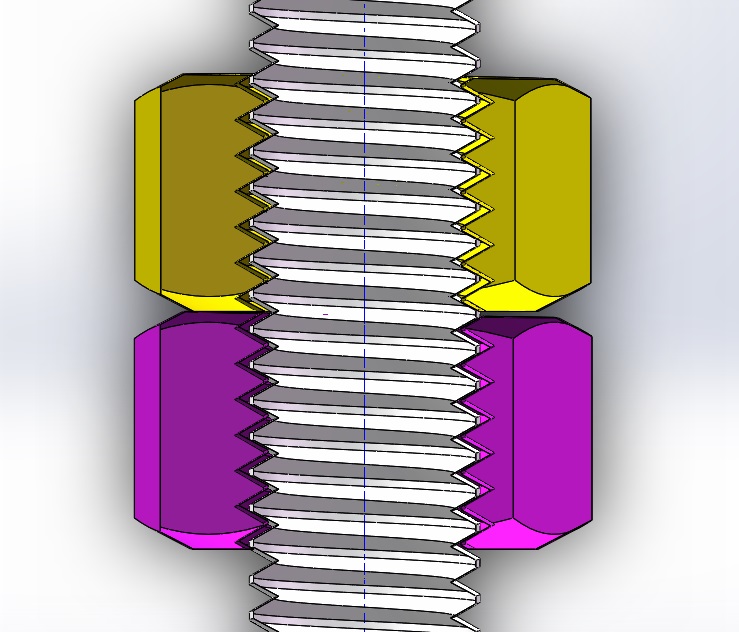

本设计采用双螺母锁定结构，利用螺母对称斜面结构形成可靠的自锁，螺母规格同普通螺母一致。如图所示。期待和各位专家交流。

全部回复共 4 条

邓先生：

感谢您的回复！
      本设计采用相同规格的螺母，是为了减少加工时的成本，同时本设计是利用斜面的倾斜力矩使上螺母产生沿螺栓轴线的偏转，使左右两侧螺母和螺栓的螺纹接触面不同而产生一定的防退，因而螺母稍厚些有利于实现设计意图。
      本设计的设计重点是保证上螺母在工作时不退出松动，只要保证这点，则下螺母在有松动趋势时，将会出现沿上螺母斜面上升的趋势和沿螺旋线上升的趋势，但两者斜率不同，进而相互制约并锁定，因此形成组合防松螺母。
      以上，请斧正。

2020-10-26 11:10 本答案得分:3 0

高得：

不太同意螺母规格相同普通螺母形成的螺母锁紧形式。此种锁紧的效果应是在增强螺母防退出的摩擦力的基础上。所以，在防止退出方时，螺母应改成薄螺母，以拧得更紧时产生的更大的扩张应力和摩擦力来到达防止退出的功效。

2020-10-10 12:10 本答案得分:3 0

邓先生：

如图所示：

2020-09-25 09:09 本答案得分:3 0

阎振中

：

图在哪儿？

2020-09-05 03:09 本答案得分:3 0
