大量的冷轧带钢是制造平垫圈、波形垫圈的原材料，涉及的钢种有低碳结构钢、中碳结构钢和高碳结构钢。如Q195、Q215、Q235、35、45、60、65、70钢，范围涵盖了黑退、镀锌、光亮、冷硬及深冲、拉拔等多种状态。其中黑退带钢是指冷轧带钢直接加热到退火温度，表面颜色由于高温接触空气变黑。光亮带钢和黑退最大的区别在于加热时未与空气接触，用氮气等惰性气体一直保护，表面颜色保持和冷轧带钢一样，还用于表面镀锌、镀镍等表面处理，美观大方。冷硬带钢则是指冷轧后直接使用的带钢种类。

大量的冷轧带钢是制造平垫圈、波形垫圈的原材料，有时出现冷轧起皮、麻坑、带钢尺寸超差、冷轧边浪、断带等质量问题。分析冷轧带钢的质量问题，对我们的日常生产大有好处。

一、质量问题

①冷轧起皮。比较严重的问题属带钢起皮，经酸洗后，随着冷轧厚度的降低，出现起皮现象，分析原因为，钢中铬、镍等元素含量过高；钢水洁净度不够。

②表面麻坑。冷轧过程中，带钢表面有时会出现麻坑或凹陷，一般是由于铸坯加热之后热轧之前表面氧化铁皮没有去除干净，热轧过程中氧化铁皮压入带钢表面造成的。

③精度较差。带钢精度较差主要表现为宽度控制误差范围大和大尺寸带钢三点厚度不理想两方面。

④冷轧边浪。在单机架冷轧过程中，带钢出现“边浪”现象，主要表现为带钢边部不平整，呈现波浪状起伏，波浪严重的带钢甚至出现边部裂纹，导致轧制过程中出现断带问题。

二、分析原因

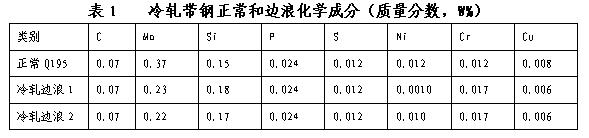

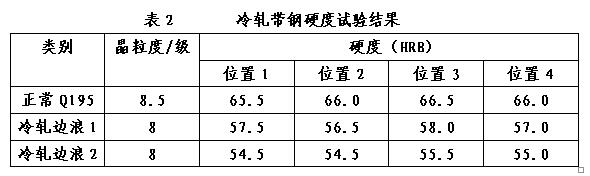

从表1可以清晰地看到，低碳结构钢如Q195、Q215、Q235材质中除了锰含量有较大差异外，其它元素差别不大。锰作为强度贡献元素，出现冷轧边浪的带钢试样比正常带钢试样低，锰含量分别低0.14%和0.15%。一般认为锰含量越低，带钢硬度应越低，硬度试验结果也验证了此观点，见表2。




金相检验可以看出，产生冷轧边浪的带钢存在珠光体偏多并沿晶界分布，有可能是退火冷速偏快引起。当采取缓冷措施后，冷轧边浪缺陷仍未消除，由此认定锰含量对带钢组织具有重要影响。 总之，锰含量决定冷轧带钢质量的重要因素，锰含量偏低，在一般现有工艺条件下，容易造成铁素体、珠光体组织结构不合理，使得冷轧带钢在加工过程中心与边部伸长率不同，从而在冲压或冷挤过程形成边浪，严重的还会出现开裂或边部毛刺等质量问题。

全部评论 共 0 条

评论 |
